LOCALIDAD: Pamplona (Navarra)
PROMOTOR: Ayuntamiento de Pamplona
AÑO: 2021
Completar la cubrición de las gradas del campo de fútbol de Lezkairu iniciadas en verano 2020.
Mismo sistema constructivo que en fase I
LOCALIDAD: Pamplona (Navarra)
PROMOTOR: Ayuntamiento de Pamplona
AÑO: 2022
El objeto de la actuación fue la reforma de la intersección existente entre las carreteras mencionadas, inicialmente una intersección en T con doble cayado tipo “rotonda partida”; y su cambio a glorieta convencional de carril único, realizado para el Servicio de Conservación de carreteras del Gobierno de Navarra.

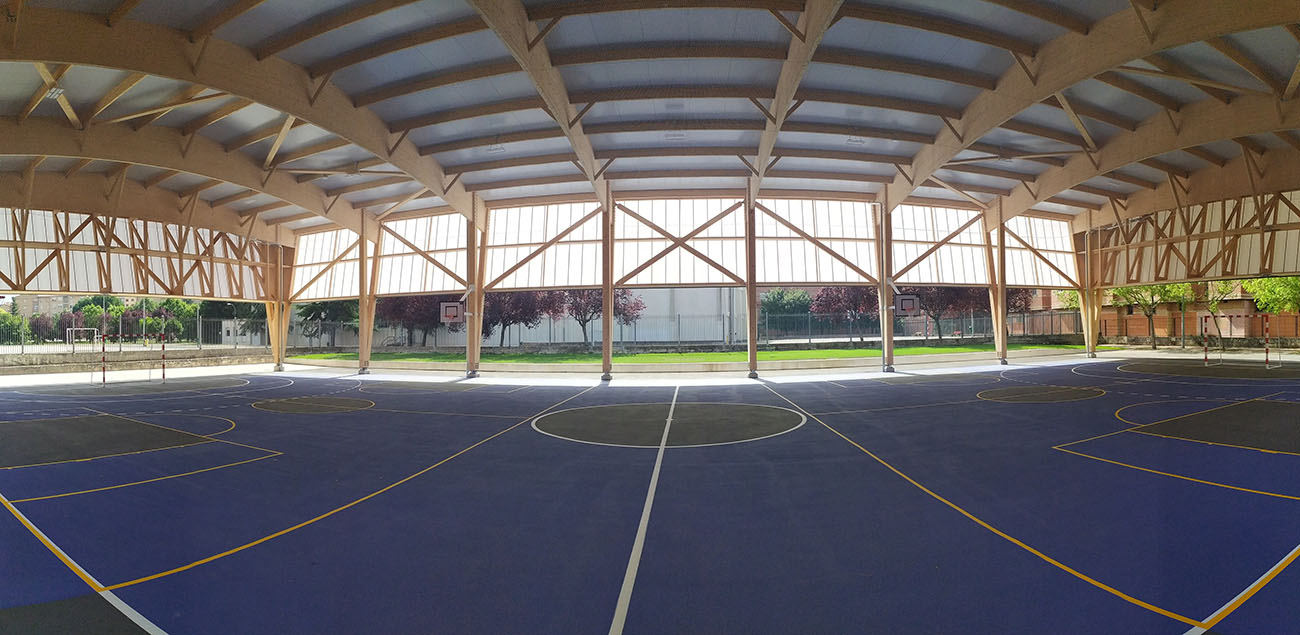

Cubrición de pistas polideportivas existentes mediante estructura de madera laminada, junto con adecuación y pavimentación de nueva superficie mediante aglomerado asfáltico tapisable.
Superficie total cubierta: 1.300 m2
LOCALIDAD: Arbizu (Navarra)
PROMOTOR: Mancomunidad de Sakana
AÑO: 2020
En instalaciones existentes de Mancomunidad de Sakana, nave de planta rectangular de 2.500 m2 de nueva construcción destinada a compostaje.
Ejecución de nuevas redes de lixiviados y pluviales en interior de parcela, así como redes de servicios necesarias (pluviales, lixiviados, electricidad BT y abastecimiento e incendios), y viales de hormigón.
LOCALIDAD: Pamplona (Navarra)
PROMOTOR: Ayuntamiento de Pamplona
AÑO: 2021
Construcción de edificación singular de 2.119 m2 dentro de parcela municipal, destinada a centro educativo 0-3 años, con panel de madera estructural CLT y cubierta de cinc.
LOCALIDAD: Ubani (Navarra)
PROMOTOR: Concejo de Ubani
AÑO: 2017
El objetivo de la actuación fue la construcción de un frontón cubierto junto con la remodelación de la plaza en la que se ubica (C/ San Martin nº15, Ubani).
Se trata de un frontón de 25 ml de largo por 15 ml de ancho, con la fachada principal parcialmente cerrada disponiendo de un frente para proteger la cancha de las inclemencias meteorológicas.
La caja del frontón la conforman tres muros esbeltos de hormigón visto, realizados in situ, de 30 cm de espesor y 10,70 m de altura con acabado de entablillado de madera fuera de la zona de juego. Fueron ejecutados empleando ménsulas de trepado.
En la fachada principal se ejecutó una viga de gran canto de hormigón armado in situ empotrada en los muros laterales (frontis y rebote) en su parte superior, para cerrar el perímetro de la estructura incrementando así su rigidez. Dimensiones de la viga in situ: 30 cm de espesor, 240 cm de altura y de 25 ml de longitud dispuesta a 8 m de altura medidos desde su parte inferior.
La estructura de cubierta es de madera laminada al igual que el frente vertical colgado que cierra parcialmente la fachada principal, el cual se descuelga desde la mencionada viga biempotrada.
Tanto la cubierta como la protección de facha se realizó con policarbonato celular para dotar de la máxima luminosidad natural a la cancha.
Se ejecutó así mismo la renovación de redes y reurbanización de todo el entorno, con la ejecución de cojines berlineses in situ con adoquín prefabricado, jardineras corridas a base de muretes de hormigón armado acabado entablillado similar al de los muros, sobre los que se instalaron bancos realizados en taller con madera tropical.
El frontón fue ejecutado a media ladera, para dotar a la plaza de una mayor amplitud. Tanto la pared izquierda como el frontis y rebote ejercen por tanto una contención de tierras en su trasdós, motivo por el cual se ejecutó un drenaje e impermeabilización adecuados que vierten el agua recogida a la red de pluviales renovada.
Localidad: Pamplona
Promotores: Escuelas Pias Provincia Emaus
Inicio Ejecución: Agosto, 2011
Se propone la ampliación con un nuevo edificio anexo que consta de Planta Baja y dos plantas con una superficie de unos 305 m2, salvo el núcleo de comunicación que alcanza todas las plantas del edificio existente, teniendo la planta tercera y cuarta una superficie de 51,40 m2 cada una. Para ello es necesaria una previa demolición de la fachada afectada por la ampliación y de parte de la distribución interior existente para redistribuir aquellas conforme a la ampliación prevista. De esta manera se incorpora un nuevo volumen de comunicación, sin olvidar el edificio existente para quedar el nuevo volumen perfectamente integrado. Esta torre de estructura metálica de comunicación hace de elemento de conexión entre lo antiguo y lo nuevo, haciendo de transición, para que el impacto sea menor o inexistente, gradual incorporando el pasado y el presente. La estructura del edificio es de hormigón armado con un sótano de muros de hormigón armado y forjado de prelosas de hormigón.
La envolvente exterior será a base de paneles Arsons de aluminio lacado en color, jugando con grandes ventanales con vidrios rojos y trnsparentes. Con dicha ampliación, se plantean las reformas consecuencia de la nueva distribución para enlace con el sistema de circulaciones actuales, por lo que se prolonga el pasillo de acceso a las nuevas aulas, se cambia la ubicación de la sala de profesores.

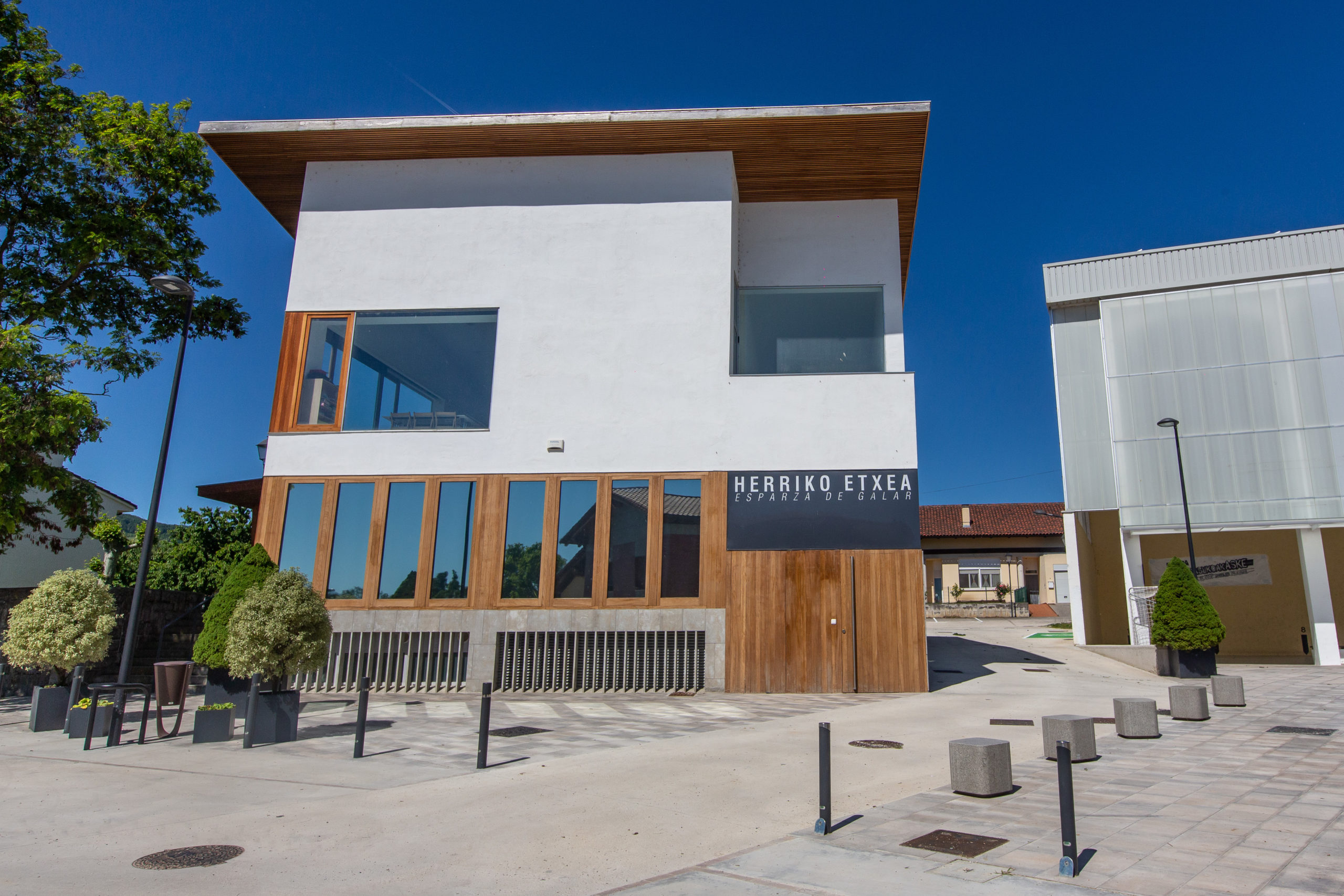

Localidad: Esparza de Galar
Tipología: Edificio dotacional
Fecha: 2011
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Donec quis tempus ante. Aenean ullamcorper, felis ac aliquet ultricies, lacus dolor rhoncus nibh, sit amet tincidunt elit mi efficitur mauris. Fusce venenatis turpis ut dictum pulvinar. Aliquam dignissim non sem sit amet rutrum. Lorem ipsum dolor sit amet, consectetur adipiscing elit. Etiam viverra accumsan libero. Suspendisse convallis vehicula leo, varius sodales enim ornare ut. Vestibulum ornare sem ac lectus elementum blandit. Aliquam sit amet ex magna.
Localidad: Cordovilla
Tipología: Dotacional
Promotores: Ayuntamiento de la Cendea de Galar
Inicio Ejecución: Agosto, 2011

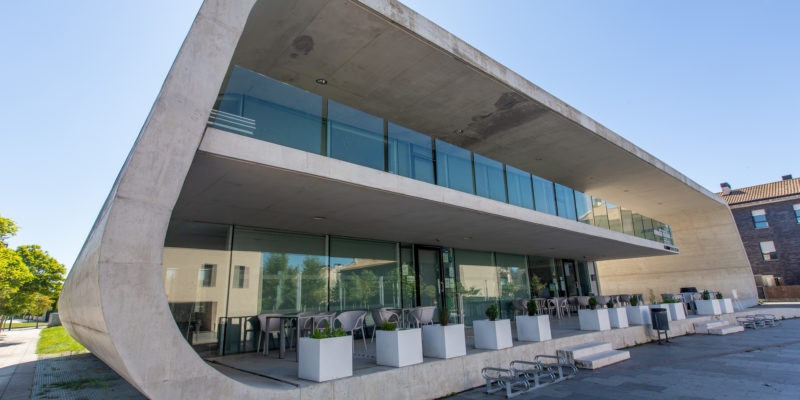

El objeto de esta obra es la ejecución de un edificio dotacional en la Cendea de Galar.
Se trata de una obra de ejecución nueva en un solar ya urbanizado. Su forma es rectangular y está dividido en dos zonas, una mitad del edifico cerrada y con dos plantas de uso dotacional y la otra mitad con una sola planta y abierta con uso como frontón. El espacio que ocupa la edificación es en planta de 599,40m2.
El proyecto consiste en un gran marco de hormigón armado de altura variable con sus vértices redondeados. Un muro del mismo material divide verticalmente el marco en dos. Una zona vacía y la otra ocupada por el edificio que se divide horizontalmente por una losa de hormigón que crea un plano horizontal de separación entre dos niveles.
El espacio abierto, situado frente al bulevar recoge la zona cubierta que actúa como plaza y zona de juegos cubierta. El muro sirve como apoyo para juegos (frontón, pelota, etc.), a su vez la ligera elevación de todo el edificio con respecto al terreno permite su uso como peana o escenario sobre el bulevar. El espacio cerrado, al otro lado del muro central, recoge el local social en planta baja. La altura disponible permite a su vez habilitar la planta superior para su posterior uso como espacio polivalente (usos múltiples, ludoteca, biblioteca, etc.).
En la fachada principal que da al boulevard, el muro del frontón y la fachada del edificio se retranquean notablemente permitiendo de este modo la protección del edificio y la configuración de espacios cubiertos junto a la misma. Se diseñan unos soportes tipo lama que permiten la protección del sol y un mejor aislamiento de la fachada al reducir la superficie acristalada en un 60%. Esta fachada queda de este modo compuesta por una trama vertical de bandas transparentes de vidrio y opacas de hormigón.
En planta baja se plantea el acceso, la escalera a planta primera, el almacén así como los servicios, todo ello apoyado sobre la parte ciega del muro lateral. Un elemento central circular, aislado de las fachadas permite alojar la cocina, el espacio previsto para el ascensor y la barra del local social. El resto del espacio se destina a local social. En planta primera el esquema resulta similar. Se proyecta a su vez hueco de ascensor y de escalera para su posterior ejecución en el momento en el que se habilite la planta primera.

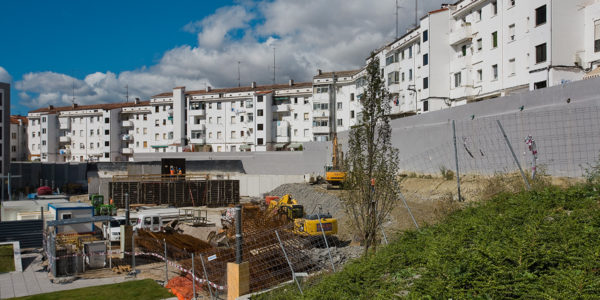

El proyecto consiste en la construcción de un edificio dirigido a niños de edades desde 0 a 3 años, educadores y personal del centro.
El acceso se realiza por un único punto central con celosía de hormigón, directo al patio de recreo exterior pasando por un porche, zona prevista como vestíbulo del centro. En el vestíbulo se situará una zona de aseo para mayores y cuarto de silletas. Desde aquí se puede ver si los niños están en el patio y acceder al taller central de exposiciones. Las zonas de expansión de los niños están junto a la zona de acceso, con salida directa desde el área central de relación, primero al porche y a través de él al patio, soleado y protegido del exterior con celosía de piezas de hormigón.
Existe además árboles de hoja caduca en el patio que aportan sombra en verano y luz en invierno. Se genera espacio de juegos al exterior con su porche, destinado a niños de menor edad.
La crujía a fachada a la plaza se divide en 5 módulos, desde mayores a lactantes, estando los primeros en el punto mas cercano al acceso al centro y para los cuales los dormitorios se comunican entre sí y se cierra al aula situando un hueco con posibilidad de oscurecimiento.
El taller es totalmente acristalado. La ventilación e iluminación de baño, taller y acceso al aula es a través de un patio. La iluminación está prevista por la fachada, protegida por la celosía y umbráculo que ella genera y el patio junto con el elemento superior a fachada diseñado para la época invernal mientras que en verano se dispondrá de un elemento de protección e impida que el sol incida directamente sobre el aula.
La crujía de servicios se encuentra en el almacén central y el espacio destinado a cuadros eléctricos. A la zona de administración y personal se accede por el plano vítreo por un distribuidor de despacho, sala de juntas, vestuarios, comedor y conexión a zona de cocina.
La superficie construida cerrada será de 1.560 m2 con una superficie construida en porches (abierta) de 70 m2. La superficie de urbanización y patios es de 698 m2.
La obra consiste en la ejecución de 2 pistas de padel junto al Polideportivo Municipal de Galar ubicado en Esquiroz. Cada pista mide 10*20 m. Están separadas entre si por un corredor de dos m. y las rodea un pasillo perimetral exterior de 2 m. que permite el acceso a cualquier punto del perímetro de las pistas, así como la observación del juego. La superficie ocupada por las pistas y corredores es de 30*28 m. La cubierta tiene una superficie de 34*32 m.
Se realiza la cimentación sobre un relleno de zahorra compactada sobre la que se dispone una estructura de acero y una solera de hormigón armado con formación de pendientes. Sobre dicha solera se dispone de césped artificial.
Entre los soportes se colocan los vidrios templados y rejillas que conforman el cerramiento perimetral de las pistas. La red se tensa entre los soportes de la estructura.
La cubierta está compuesta por una estructura de acero sobre la que se dispone: bandeja metálica perforada, enrastrelado con omegas de acero y policarbonato celular encima de los elementos anteriores.
El drenaje de las pistas de padel se realiza mediante canalón y bajantes dispuestas a través de los soportes de estructuras y sumideros conectados a pozos de grava.
La iluminación artificial está compuesta por focos empotrados en el suelo que iluminan la cubierta. Las pistas de juego se iluminan mediante seis focos por pista fijados a la estructura de cubierta.
